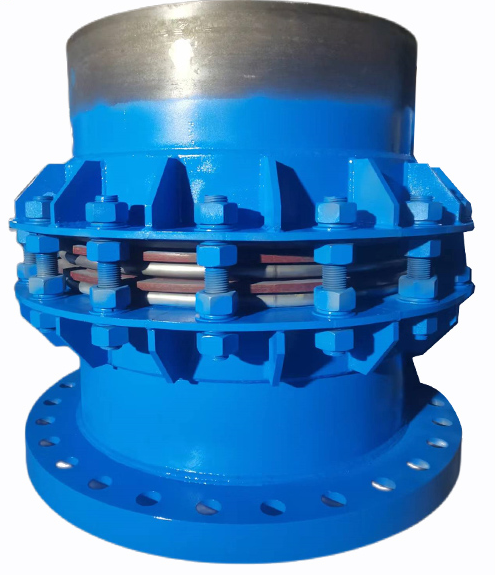

波纹传力伸缩补偿器（带限位拉杆波纹管）埋地敷设全套注意事项
重要前提区分：
限位传力拉杆 ≠ 黄色临时运输拉杆
传力限位拉杆：全程保留，只松螺母预留伸缩间隙；
黄色运输固定筋 / 临时拉杆：试压前必须全部拆除。
埋地工况大风险：泥沙侵入波纹腔、地下水腐蚀不锈钢波纹、侧向偏心受力卡死、覆土挤压变形、后期无法检修。
一、前期选型与进场要求
优先选用外护筒封闭式直埋型波纹传力补偿器，波纹管被整体钢外筒包裹，隔绝土壤、泥沙、地下水；普通敞开式波纹管严禁直接埋土。
材质匹配：普通清水 304；沿海、盐碱地、高地下水氯离子区域选用 316L；波纹管禁止现场涂刷油漆、沥青防腐，易造成应力腐蚀开裂。
伸缩活动端配套橡胶隔土防尘罩，阻挡泥沙进入内外筒间隙。
核对额定补偿量、限位行程；按环境温差做好预压缩 / 预拉伸（冷紧），严格按照厂家图纸执行。
带导流筒产品：导流筒开口顺介质流向安装，严禁反向，防止介质涡流冲刷波纹管。
二、吊装、组对焊接硬性规定
吊装严禁直接捆扎波纹管、限位拉杆，只能吊两端端管，防止波纹扭曲、拉杆变形。
管道与补偿器三心同轴，同轴偏差≤1‰；禁止拉扯、扭转波纹管校正管道对口误差，会造成塑性损伤。
焊接时使用防火挡板严密遮挡波纹区域；不得在波纹管表面引弧、搭接地线；杜绝焊渣灼伤波体产生微裂纹。
焊口距离波纹管端部不小于 200mm；焊接完成清理焊渣，端管焊缝补做完整防腐。
三、限位传力拉杆调节（核心重点）
限位传力拉杆全程不得割除！
管道焊接、支架全部固定完成、试压之前统一调节螺母：
法兰与限位螺母预留均匀伸缩间隙，满足设计额定拉伸、压缩行程；四根拉杆间隙保持一致，避免波纹管单侧受力失稳。
致命错误：螺母直接贴死法兰投入运行，波纹管无法伸缩，热应力无法释放，造成管道焊缝拉裂。
调节完成采用双螺母防松；记录限位间隙尺寸留存资料。
四、管道支架系统（埋地容易忽视）
波纹传力补偿器只允许纯轴向伸缩，不能承受侧向力、管道自重。
补偿器两端必须设置主固定支架，承担介质盲板推力，支架承载力必须经过计算。
紧邻补偿器两侧设置导向支架，一组导向支架距离补偿器 1～2DN，二组不大于 14DN；强制管道只能沿轴线伸缩，杜绝左右偏移、偏心磨损。
禁止依靠补偿器支撑管道重量；管道自重全部由管道托架承担。
管沟基底必须平整夯实，防止不均匀沉降造成补偿器歪斜。
五、水压试验要求
试验压力取 1.5 倍系统设计压力，缓慢分级升压，避免水锤冲击。
试压前复核：临时运输拉杆全部拆除、限位拉杆间隙调整到位、固定支架加固牢靠。
稳压期间重点检查波纹管、焊缝、拉杆有无变形渗漏；试压合格并确认伸缩自如之后，方可回填覆土。
六、管沟、回填专项控制（埋地成败关键）
方案优选：
条件允许优先砌筑钢筋混凝土检修井，将补偿器置于井内，便于后期巡检、检修；不建议无保护直接全埋。
若直埋不设井：
补偿器本体周边0.5m 范围全部采用干净中粗砂分层夯实回填；严禁石块、建筑垃圾、硬块直接接触外护筒，防止挤压变形、破坏防腐层。
回填对称分层夯实，单侧大量填土会侧向挤压补偿器，造成偏心卡死。
外护筒外壁完整防腐；地下水位较高区域增设管沟排水，减少长期浸泡腐蚀。
伸缩活动防尘隔土罩不得拆除，覆土前检查有无破损。
七、防腐、保温特殊要求
碳钢端管、外护筒：喷砂除锈，环氧煤沥青防腐 / 三层 PE 防腐；破损处及时修补。
热力带保温管线：补偿器区域采用配套可伸缩保温结构，保温层不得束缚波纹管正常伸缩。
长期浸泡地下水地段，可增设阴保护方案。
八、运行使用红线禁令
敞开式无外护筒波纹管直接埋土；
限位传力拉杆割除，或者完全锁死无伸缩间隙；
管道缺少导向支架，任由侧向偏移；
依靠波纹管承重、强行扭曲对口安装；
试压未完成直接覆土掩埋；
泥沙、杂物封堵波纹管伸缩空间；
在不锈钢波纹管外壁涂刷沥青、普通油漆。
