莱芜大挠度双法兰管道补偿伸缩接头压力与介质的适配逻辑

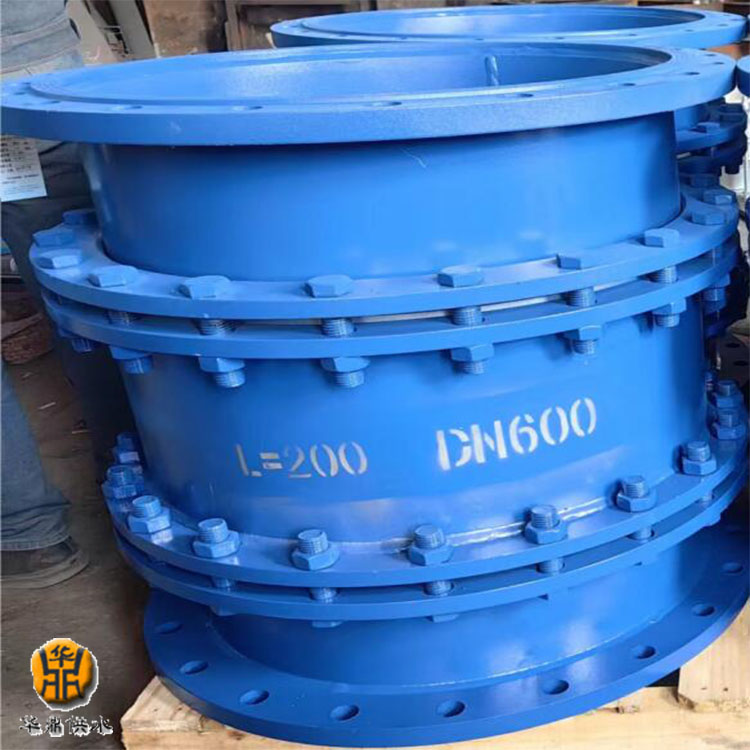

大挠度双法兰管道伸缩接头是一种专为复杂管道系统设计的补偿装置，具备大位移补偿能力和高稳定性。以下从结构设计、材质特性、工作原理、应用场景、安装维护及行业标准六大维度进行解析：
一、结构设计：双法兰+大挠度=高稳定性
核心组件
伸缩管：采用低合金高强度钢（如Q345B），壁厚≥公称直径的1/10，确保轴向补偿量达ΔL=±50mm。
双法兰：采用锻造工艺，法兰面与管道轴线垂直度≤0.5°，螺栓孔中心圆直径偏差≤1mm。
密封系统：三元乙丙橡胶（EPDM）密封圈+不锈钢波形垫片，耐压≥2.5MPa，耐温-40℃~120℃。
限位装置：双螺母锁定结构，防止超量位移（设定值通常为大伸缩量的80%）。
结构优势
双法兰设计：相比单法兰提升30%连接强度，适用于高频振动管道。
大挠度特性：角位移补偿量达5°，轴向补偿量达管径的15%。
二、材质选择：压力与介质的适配逻辑
部件材质选项适用场景典型案例
伸缩管 Q345B低合金钢化工排污、热电厂循环水宁夏某电厂DN800循环水管道，运行3年无变形
法兰 20#锻钢高压蒸汽、油气输送胜利油田注汽管道，耐温350℃
密封圈氟橡胶（FKM）强酸强碱介质四川某磷肥厂输送98%硫酸管道，寿命超5年
螺栓 35CrMoA合金钢高温高压环境燕山石化裂解炉管道，紧固扭矩达1200N·m
三、工作原理：三维补偿与限位保护
自由伸缩阶段（ΔL≤设定值）
伸缩管通过波形变形吸收轴向位移，密封圈随压力自紧密封。
实例：某跨海输油管道日温差25℃，接头补偿量达40mm。
限位保护阶段（ΔL>设定值）
双螺母锁定触发，刚性支撑防止过度拉伸，避免管道失稳。
测试数据：3倍超载试验后，接头残余变形量<3‰。
四、应用场景：复杂工况的优选方案
典型工程
长输油气管道：应对地质沉降，补偿量达200mm。
核电循环水系统：耐辐射设计，寿命≥40年。
高层建筑消防管道：吸收建筑沉降位移，抗压强度≥10MPa。
介质兼容性
允许介质：水、蒸汽、油气、弱酸碱（pH=4-10）。
禁用介质：液态金属钠、熔融盐。
五、安装维护：关键控制点与寿命延长
安装规范
预拉伸：冷态安装时需预拉伸ΔL=α·L·(T₂-T₁)（α为线膨胀系数）。
对中要求：法兰面平行度≤0.2mm/m，同轴度≤1mm。
螺栓紧固：采用对角法分3次紧固，扭矩值误差≤5%。
维护策略
定期检查：每2年检查伸缩管波形完整性，X射线探伤检测裂纹。
应急处理：泄漏时注射带压密封胶（如乐泰5699），24小时内更换。
六、行业标准：双国标规范与检测要求
执行标准
GB/T 12465-2007：规定了补偿量、压力等级等核心参数。
GB/T 14415-2007：密封性能试验方法（气密性试验压力=1.1倍公称压力）。
检测指标
疲劳寿命：≥5000次循环（位移量=额定值的80%）。
耐腐蚀试验：中性盐雾试验72小时无锈蚀。
总结：为何选择大挠度双法兰伸缩接头？
技术经济性：相比焊接补偿器，降低安装成本40%，维护成本下降60%。
可靠性：双保险密封+限位设计，泄漏率<0.01%。
适应性：支持带压安装（需专用工具），缩短工期50%以上。
对于高温高压蒸汽管道、跨海油气输送等严苛场景，建议选用Q345B钢+氟橡胶密封圈组合，并配套智能监测系统（如位移传感器+温度探头）实现预测性维护。
