广东小拉杆横向型波纹补偿器结构设计、材料选择、选型考虑以及安装与维护

小拉杆横向型波纹补偿器在管道系统的设计和选型中是一个关键的考虑因素，特别是在地质条件复杂、沉降幅度大以及管道运行中冷热变化频繁导致管道损坏的场所。以下是对其设计和选型的详细分析：
一、结构设计

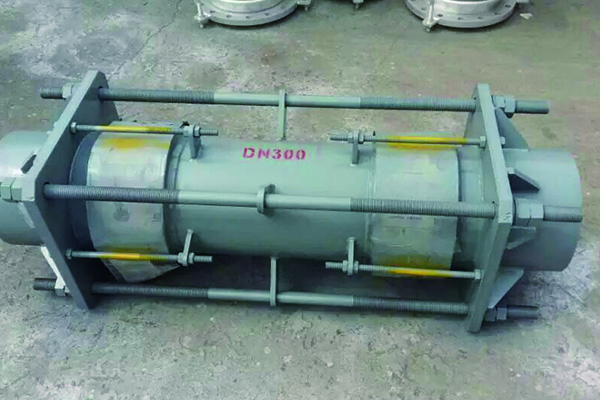

小拉杆横向型波纹补偿器由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成。这种结构设计使其能够同时吸收横向位移和轴向位移，从而有效地保护管道系统免受因位移而产生的物理破坏。

二、材料选择
在材料选择上，波纹管通常采用1Cr18Ni9Ti或SUS304等高强度、冷热稳定性强的材质制造，并采用多层一次液压成型工艺。这些材料的选择不仅保证了补偿器的高弹性、高气密性、耐介质性和耐候性及耐辐射性，还使其能够承受较高的压力，具有优异的弹性变形效果。

三、选型考虑
管道走向和支撑体系：
在管道系统的总体设计中，应充分考虑管线的走向和支撑体系（包括固定管架、导向滑动管架等）的设计。
根据管线的具体走向和支撑情况，选择合适的补偿器类型和配置，以达到安全、合理、适用、经济的佳组合。
位移补偿需求：
小拉杆横向型波纹补偿器适用于吸收横向位移，同时也可以吸收轴向、角向和任意三个方向位移的组合。
在选型时，应根据管道系统的实际位移需求来确定补偿器的轴向补偿量和横向补偿量。
工作环境条件：
考虑工作介质、工作温度、外部环境以及应力腐蚀的可能性等因素，选择适合的波纹管材料。
对于地沟敷设的热力管网，当补偿器所处管道地势较低时，应考虑选用耐蚀性更强的材料，如铁镍合金、高镍合金等。
四、安装与维护
安装：
补偿器的安装应遵循相关标准和规范，确保其正确、牢固地安装在管道系统上。
注意调整限位螺母的位置，以限制补偿器的大位移量，防止其因过度位移而损坏。
维护：
定期检查补偿器的运行状态，及时发现并处理异常情况。
清理补偿器表面的污垢和杂物，保持其良好的散热性能和密封性能。
对于长期运行的补偿器，应定期更换磨损严重的部件，以保证其长期稳定运行。
综上所述，小拉杆横向型波纹补偿器在管道系统的设计和选型中需要考虑多个因素，包括结构设计、材料选择、选型考虑以及安装与维护等。通过合理的设计和选型，可以确保补偿器在管道系统中发挥大的作用，保护管道系统的稳定性和安全性。
